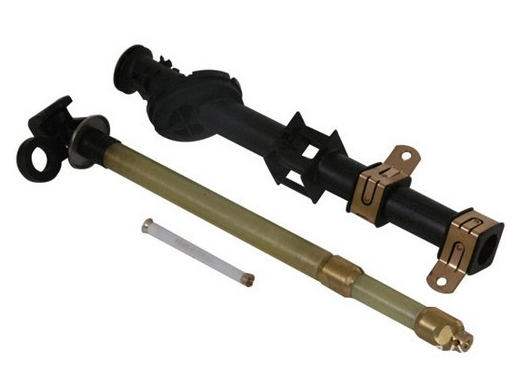

12KV油浸式高壓限流熔斷器

•

  產品概述
  ?本產品適用交流50Hz，額定電壓10KV，在變壓器中與其它保護電器(如：負荷開關等)配合使用，作為電力變壓器及其它電力設備 的過載或短路保護。主要用于美式箱變中作后備保護用。

  型號說明



  基本參數
  熔斷器的基本參數如表1

  型號 Type	額定電壓(KV)?	最高工作電壓 (KV)	熔斷器額定電流 (KA)	熔體額定電流 (A)?
  OFG	10	12	125	63，80，100，125
  			200	160，200


  主要技術特點
  1、熔斷器在規定的使用條件下，能可靠分斷最小開斷電流(2.5-5)ln至額定開斷電流為50KA之間的任何故障電流。
  2、熔斷器時間-電流特性如圖3，最小開斷電流以上部分為虛線。
  3，限流特性。

  正常使用條件
  斷器正常使用于變壓器油中，周圍的溫度上限不超過100℃

  外型及安裝尺寸

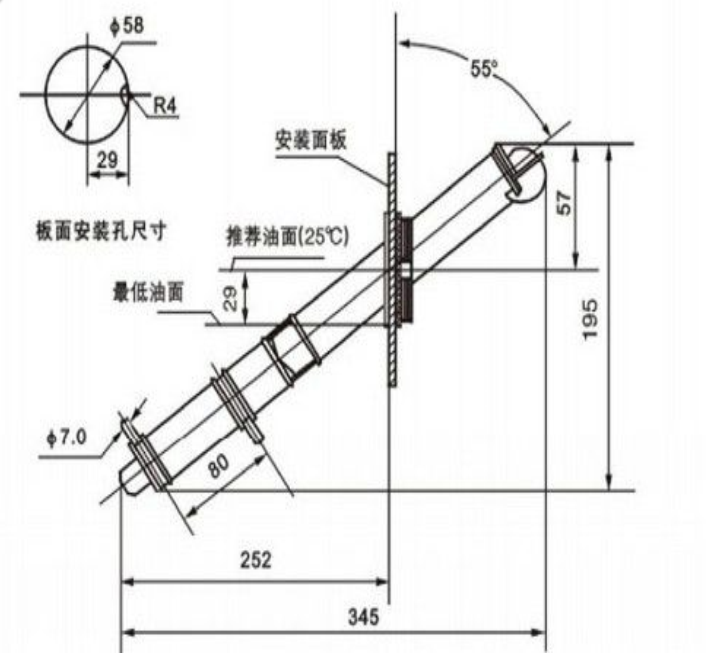

  熔斷器的外形及安裝尺寸如圖1所示
