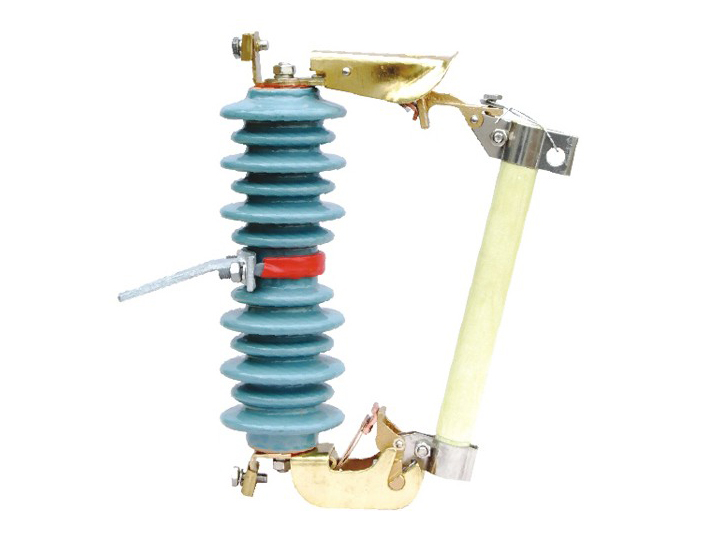

RN3跌落式熔斷器（陶瓷式）
-
一、概述
RW3-10KV高壓跌落式熔斷器，及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上、用作變壓器和線路的短路、過載保護及分、合負荷電流。
RW3-10KV高壓跌落式熔斷器高壓跌落式熔斷器，由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩，用以分，合負荷電流。
RW3-10KV高壓跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流時熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使館內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力二下翻，鎖緊機械，釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜動觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。
二、用途
HRW3-10KV高壓跌落式熔斷器，適用于35kv及以下電壓頻率50Hz電力系統中，作輸電線路、電力變壓器過載和短路保護，分合額定負荷電流只用，機械壽命≥2000次。
三、使用條件
1.適用于環境溫度上限40℃，下限-30℃之內。
2.海拔不超過1000m，風速不大于35m/s
3.熔斷器不適用于下述場所
3.1有燃料或爆炸危險的場所。
3.2有劇烈震動或沖擊的場所。
3.3有異電化學氣體作用及嚴重空氣污穢，煙霧地區。
四、技術參數產 品 型 號
額定電壓
kV
額定電流
A
開斷電流
KA
沖擊電壓
kVp
工頻耐壓
kV r.m.s
爬 距
MM
重 量
KG
RW3-10/100(200)
10
100（200）
6.3(8.0)
110
42
320
6.3
HRW3-10/100(200)
10
100（200）
6.3(8.0)
110
42
350
2.5
RW4-10/100(200)
10
100（200）
6.3(8.0)
110
42
320
6.4
RW7-10/100(200)
10
100（200）
6.3(8.0)
110
42
320
6.4
RW10-10F/100(200)
10
100（200）
6.3(8.0)
110
42
320
7.0
HRW10-10F/100(200)
10
100（200）
6.3(8.0)
110
42
350
3.8
RW11-10/100(200)
10
100（200）
6.3(8.0)
110
42
320
7.8
HRW11-10(200)
10
100（200）
6.3(8.0)
110
42
350
3.5
PRWG1-12/100(200)
12
100（200）
6.3(8.0)
110
42
320
8.8
RW5-35/100(200)
35
100（200）
6.3(8.0)
170
70
870
30
HRW5-35/100(200)
35
100（200）
6.3(8.0)
170
70
870
15
